Energiemeter
-

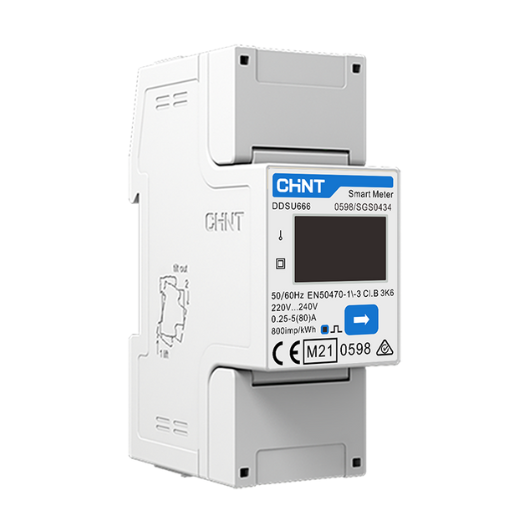

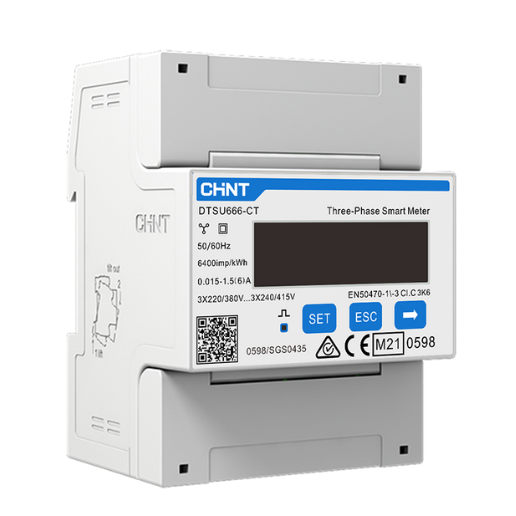

M1-40/M3-40/M3-40-Dual | Energiemeter DDSU666 5(80)A | Energiemeter DTSU666 5(80)A | Energiemeter DDSU666-CT 200A/5A | Energiemeter DTSU666-CT 200A/5A

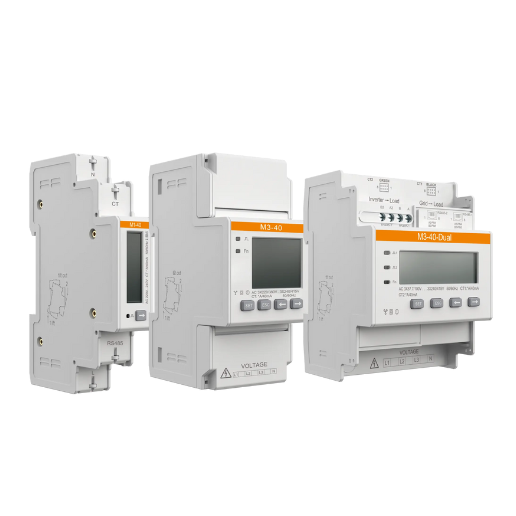

Het Meterbereik van SolaX (inclusief M1-40, M3-40 en M3-40-Dual) is ontworpen voor gemakkelijke integratie in residentiële en commerciële energiesystemen. Deze meters ondersteunen 1-fasige en 3-fasige bedrading (3P3W/3P4W) en spanningscompatibiliteit van 220 V tot 415 V, en bieden een flexibele plug-and-play CT-oplossing.
-
Video Bekijken
Productvoordeel
De Meters van SolaX bieden geavanceerde configuratie op afstand via de SolaXCloud, intelligente fase- en CT-richtingaanpassing en een snelle verversingssnelheid van 50 ms voor het vastleggen van gegevens met hoge precisie. Elektrische isolatie tussen sterke en zwakke stroompaden garandeert maximale veiligheid.
Intelligente Installatie
Plug-and-play CT-oplossing voor eenvoudige installatie
Ondersteunt instellingen op afstand via APP SolaXCloud
Intelligente aanpassing van fasevolgorde en CT-richting, waardoor installatieproblemen automatisch opgelost kunnen worden
Snellere Controle
Hoge vernieuwingssnelheid van 50ms voor nauwkeurigere en snellere controle
Geschikt voor het gelijktijdige bewaken van de stroom van zowel de grid als omvormers van derden*
Veiligheid
Scheidt sterke en zwakke stromen voor verbeterde veiligheid
Productparameters
-
M1-40-
ELEKTRISCHE SPECIFICATIES
Type elektriciteitsnet
1P2W
Nominale spanning
220 V t/m 240 V
Bedrijfsspanning
100 V t/m 288 V
Stroom
*A / 40 mA Frequentie
45 Hz t/m 65 Hz
Frequentietolerantie
0,01 Hz Stroomverbruik
< 1,2 W -
METING & NAUWKEURIGHEID
Aanbevolen CT-specificatie
100 A / 40 mA, 200 A / 40 mA, 400 A / 40 mA, 600 A / 40 mA, 1000 A / 40 mA, 1500A / 40mA, 2000A / 40mA Meetnauwkeurigheidsklasse
Spanning en stroom: Klasse 0,5
Actief vermogen: Klasse 1
Reactief vermogen: Klasse 2
Resolutievereiste
Actief vermogen: 0,1 W Frequentie: 0,001 Hz
-
OMGEVINGSGEBIED
Operating temperature -40°C t/m 70°C
Bedrijfsvochtigheid
≤ 95% RH (niet-condenserend)
Bedrijfshoogte
< 4000 m -
INSTALLATIE
Afmetingen (B x H x D)
18 mm × 100 mm × 65,5 mm
Mate van bescherming
IP20
-
-
M3-40
-
ELEKTRISCHE SPECIFICATIES
Type elektriciteitsnet
3P3W / 3P4W Nominale spanning
3 × 220/380 V t/m 3 × 240/415 V
Bedrijfsspanning
100 V t/m 280 V
Stroom
*A / 40 mA Frequentie
45 Hz t/m 65 Hz
Frequentietolerantie
0,01 Hz Stroomverbruik
< 1.5 W -
METING & NAUWKEURIGHEID
Aanbevolen CT-specificatie
100 A / 40 mA, 200 A / 40 mA, 400 A / 40 mA, 600 A / 40 mA, 1000 A / 40 mA, 1500A / 40mA, 2000A / 40mA Meetnauwkeurigheidsklasse
Spanning en stroom: Klasse 0,5
Actief vermogen: Klasse 1
Reactief vermogen: Klasse 2
Resolutievereiste
Actief vermogen: 0,1 W Frequentie: 0,001 Hz
-
OMGEVINGSGEBIED
Operating temperature -40°C t/m 70°C
Bedrijfsvochtigheid
≤ 95% RH (niet-condenserend)
Bedrijfshoogte
< 4000 m -
INSTALLATIE
Afmetingen (B x H x D)
45 mm × 100 mm × 65,5 mm
Mate van bescherming
IP20
-
-
M3-40-Dual
-
ELEKTRISCHE SPECIFICATIES
Type elektriciteitsnet
3P3W / 3P4W Nominale spanning
3 × 57.7 / 100 V ~ 3 × 240 / 415 V Bedrijfsspanning
50 V ~ 480 V Stroom
*A / 40 mA Frequentie
45 Hz t/m 65 Hz
Frequentietolerantie
0,01 Hz Stroomverbruik
< 1.2 W -
METING & NAUWKEURIGHEID
Aanbevolen CT-specificatie
100 A / 40 mA, 200 A / 40 mA, 400 A / 40 mA, 600 A / 40 mA, 1000 A / 40 mA, 1500A / 40mA, 2000A / 40mA Meetnauwkeurigheidsklasse
Spanning en stroom: Klasse 0,5
Actief vermogen: Klasse 1
Reactief vermogen: Klasse 2
Resolutievereiste
Actief vermogen: 0,1 W Frequentie: 0,001 Hz
-
OMGEVINGSGEBIED
Operating temperature -40°C t/m 70°C
Bedrijfsvochtigheid
≤ 95% RH (niet-condenserend)
Bedrijfshoogte
< 4000 m -
INSTALLATIE
Afmetingen (B x H x D)
72 mm × 100 mm × 65.5 mm Mate van bescherming
IP20
-
